Wil je dezelfde verlichting vanaf verschillende punten bedienen, bijvoorbeeld in een lange gang, een open trappenhuis of een ruimte met twee deuren? Dan kom je al snel uit bij de vraag: wat is een kruisschakelaar? Kort gezegd: een kruisschakelaar maakt het mogelijk om één lichtpunt vanaf drie of meer plaatsen te schakelen. In dit artikel lees je hoe de schakeling werkt, welk schakelmateriaal je nodig hebt en waar je op let bij kruisschakelaar aansluiten.
Wat Is Een Kruisschakelaar (kruisschakelaar verbindt)
Een kruisschakelaar is een schakelaar die wordt toegepast wanneer je één lamp vanaf drie of meer plaatsen wilt bedienen. Een kruisschakelaar bedient één lamp vanaf drie of meer plaatsen. Met een kruisschakelaar bedien je één lamp vanaf drie of meer plaatsen.
Belangrijk: kruisschakelaars worden altijd in combinatie met wisselschakelaars gebruikt. Een kruisschakelaar verbindt twee wisselschakelaars. Je hebt minimaal één kruisschakelaar en twee wisselschakelaars nodig. Bij een kruisschakeling zijn minimaal twee wisselschakelaars nodig.
De werking is eenvoudiger dan het op het eerste gezicht lijkt. Een wisselschakelaar bedient één lamp vanaf twee plaatsen. Een wisselschakelaar heeft drie aansluitpunten. Een kruisschakelaar heeft vier aansluitpunten. Een kruisschakelaar heeft vier aansluitpunten omdat hij twee inkomende en twee uitgaande schakeldraden doorverbindt. Een kruisschakelaar heeft vier aansluitpunten en vier aansluitklemmen aan de achterkant.
In de ene stand lopen de twee schakeldraden als het ware rechtdoor. In de andere stand worden ze intern gekruist. Als je een kruisschakelaar verandert, wissel je de verbindingen intern om. Daardoor verandert de verbinding tussen de eerste wisselschakelaar en de laatste wisselschakelaar, waardoor de lamp aan of uit kan gaan.
Soms wordt gezegd dat een kruisschakelaar onderbreekt twee wisselschakelaars, maar technisch gezien wisselt hij vooral de interne kruis-verbinding. De kruisschakelaar verbindt dus niet rechtstreeks de fasedraad met de lamp; hij zit tussen de wisselaars. De kruisschakeling wordt alleen in zwarte schakeldraden geplaatst.
Soort Schakelaar (soort schakelaar)
Niet elke lichtschakelaar doet hetzelfde. Kies daarom altijd de juiste schakelaar voor je situatie.
Type | Gebruik | Kenmerk |
|---|---|---|
Enkelpolige schakelaar | Eén lichtpunt vanaf één plek | Simpele aan/uit-schakkeling |
Wisselschakelaar | Eén lamp vanaf twee plekken | Ook bekend als hotelschakeling |
Kruisschakelaar | Eén lichtpunt vanaf drie of meer plekken | Werkt tussen twee wisselschakelaars |
Serieschakelaar | Twee lampen of meerdere lampen apart bedienen | Vaak twee knoppen in één basiselement |
Een enkelpolige schakelaar gebruik je bijvoorbeeld bij een kleine berging met één deur. Een wisselschakelaar gebruik je bij een trap, slaapkamer of hal waar je vanaf twee plekken wilt schakelen. Bij wisselschakelaar gebruik in een hotelschakeling heeft de wissel drie aansluitingen: één gemeenschappelijk contact en twee wisselcontacten.

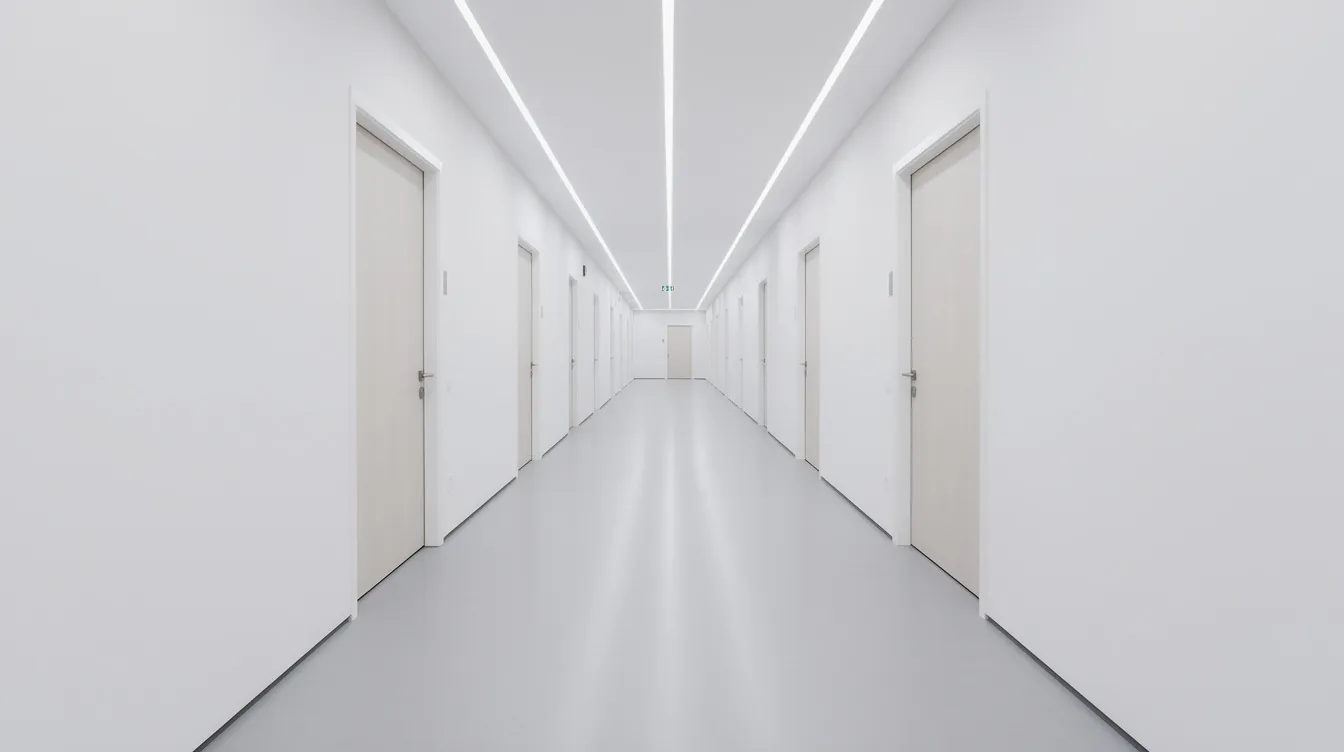

Een kruisschakelaar wordt voornamelijk gebruikt in gangen of trappenhuizen. Kruisschakelaars worden vaak gebruikt in trappenhuizen om verlichting op meerdere verdiepingen te bedienen. Kruisschakelaars maken het mogelijk om verlichting in lange gangen te bedienen. Denk aan grote ruimtes met verschillende ingangen, een trappenhuis met meerdere verdiepingen of een lange gang met meerdere lichtschakelaars.
Wanneer Gebruik Je Een dubbele wisselschakelaar
Een dubbele wisselschakelaar combineert twee wisselschakelaars in één schakelaar. Dat is handig als je twee lampen afzonderlijk wilt bedienen vanaf dezelfde plaats, bijvoorbeeld een lamp boven de eettafel en een lamp in de zithoek.
Je gebruikt dan niet één schakelknop, maar twee knoppen in één afdekraam. Zo kun je met één schakelknop de ene groep schakelen en met de andere schakelknop een tweede groep. Dit komt vaak voor in woonkamers, keukens en hallen waar meerdere lampen logisch verdeeld zijn.
Kruisschakelaar Aansluiten (kruisschakelaar aansluiten)
Voordat je begint: zet de stroom uit voordat je begint met aansluiten. Schakel de betreffende groep uit in de meterkast en controleer eventueel ook de hoofdschakelaar als je niet zeker weet welke groep actief is. Gebruik daarna een spanningszoeker of tweepolige spanningstester om te controleren of er geen spanning op de draden staat.
Benodigdheden:
één kruisschakelaar;
twee wisselschakelaars;
zwarte draad voor elke schakeldraad;
bruine fasedraad bij de eerste wissel;
blauwe nuldraad richting lamp;
geel-groene randaarde waar aanwezig;
geschikte kabel, lasklemmen, schroefjes en gereedschap;
passende inbouwdoos, basiselement en afdekramen.
De kruisschakelaar heeft vier aansluitpunten: twee voor de inkomende draden en twee voor de uitgaande draden. Verbind de inkomende draden met de ingangsklemmen van de kruisschakelaar. De wisselschakelaars staan met elkaar middels vier schakeldraden in verbinding via het kruis.
Let op de draadkleuren. Bruin is meestal fasedraad, blauw is nul, geel-groen is randaarde en zwart is schakeldraad. In oudere installaties kan de bedrading afwijken. Maak daarom foto’s van de achterkant van het bestaande schakelmateriaal voordat je iets loshaalt.
Stappenplan Voor kruisschakeling aansluiten
Maak de groep spanningsloos. Zet de groep uit en meet na of er geen stroom of spanning meer aanwezig is. Test meerdere draden, niet alleen de bruine draad.
Strip de draden op juiste lengte. Strip de draden op een lengte van 11mm tot 15mm, afhankelijk van het merk en de klemmen. Te kort geeft slecht contact; te lang laat blank koper zichtbaar.
Sluit de eerste wisselschakelaar aan. Plaats de fasedraad op de gemeenschappelijke aansluiting. Sluit de twee schakeldraden aan op de wissel-aansluitingen van de eerste wisselschakelaar.
Sluit de kruisschakelaar aan. De twee draden vanaf de eerste wisselschakelaar gaan op de ingangsklemmen. De twee draden naar de tweede wisselschakelaar gaan op de uitgangsklemmen. Bij gebruik van kruisschakelaars is het cruciaal om ze correct aan te sluiten.
Sluit de tweede wisselschakelaar aan. De twee schakeldraden vanaf het kruis komen op de wisselcontacten. De schakeldraad naar de lamp komt op het gemeenschappelijke contact.

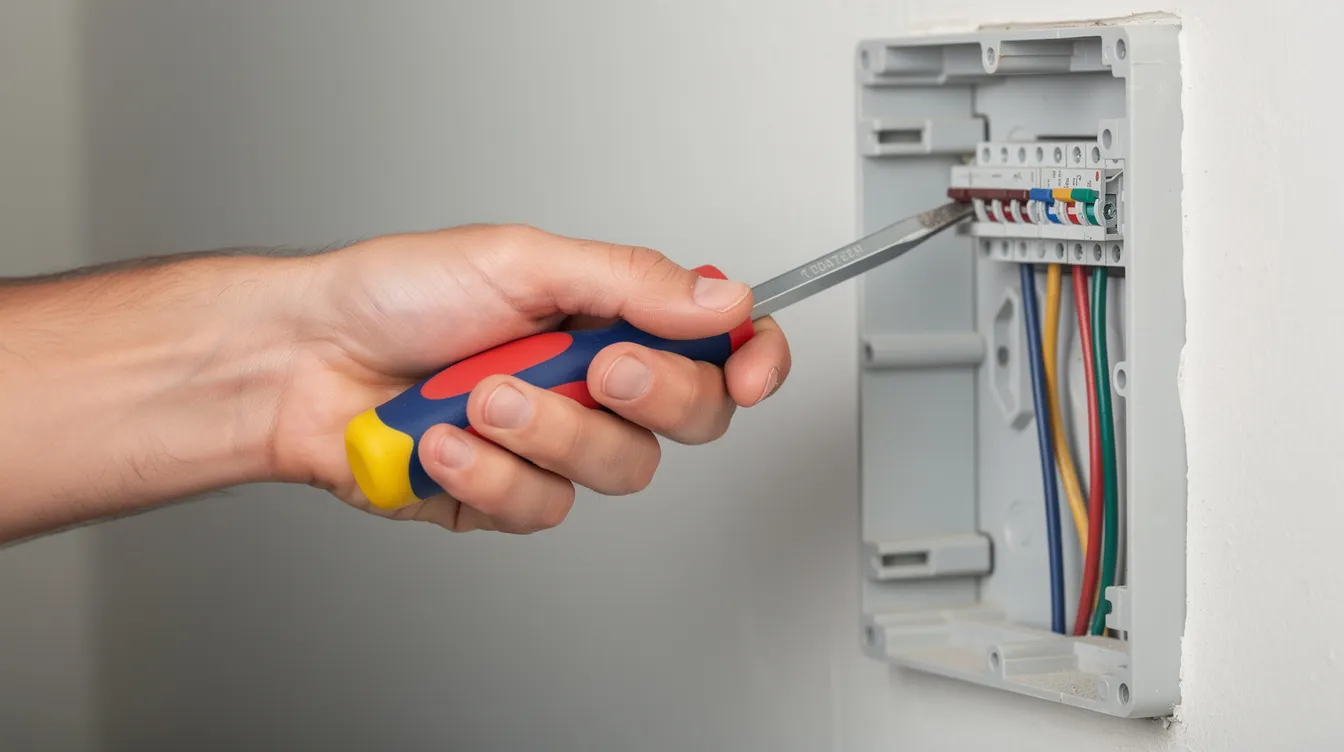

Monteer daarna de basiselementen in de inbouwdoos, zet de schroefjes vast, plaats de afdekramen en ga alles netjes afwerken. Zet de groep weer aan en test of elke schakel werkt.
Veiligheid En Praktische Tips
Werk alleen aan elektra als je weet wat je doet. Een fout in de aansluitingen kan leiden tot kortsluiting, warmteontwikkeling of een schakelaar die onbetrouwbaar werkt. Raadpleeg bij twijfel een erkende elektricien.
Praktische tips:
Gebruik altijd een spanningszoeker voordat je de draden aanraakt.
Draag isolerende handschoenen en gebruik geïsoleerd gereedschap.
Label draden voordat je ze losmaakt.
Controleer of alle klemmen stevig vastzitten.
Gebruik geen beschadigde kabel of losse verbinding.
Een handige vuistregel: als je niet kunt verklaren welke draad welke functie heeft, moet je niet gokken.
Veelgemaakte Fouten En Oplossingen
De meest voorkomende fout is verkeerde draadidentificatie. Vooral bij oudere bedrading kunnen kleuren afwijken. Meet daarom altijd en maak vooraf foto’s.
Een tweede fout is een losse klem. Trek na het vastzetten licht aan elke draad. Zit een draad los, zet de groep opnieuw uitgeschakeld, open de schakelaar en herstel de klem veilig.
Ook de striplengte wordt vaak onderschat. Kijk per merk naar de juiste lengte; vaak ligt die rond 11 tot 15 mm. Sommige fabrikanten tonen de striplengte zelfs op het basiselement of in de handleiding. Productbladen, zoals die van fabrikanten van schakelmateriaal, vermelden vaak ook waarden zoals aansluitruimte en maximale draaddikte.
Kruisschakeling Aansluiten: Extra Aandachtspunten (kruisschakeling aansluiten)
Gebruik voor lichtgroepen doorgaans installatiedraad met de juiste doorsnede volgens de geldende norm en toepassing. In woningen wordt voor verlichting vaak 1,5 mm² toegepast, maar volg altijd de eisen van de installatie.
Wil je vanaf vier of meer plaatsen schakelen? Dan plaats je extra kruisschakelaars in serie tussen de twee wisselschakelaars. Elke extra kruisschakelaar heeft weer vier aansluitpunten en schakelt de twee aderparen rechtdoor of gekruist door.
Test na montage alle combinaties. Schakel bij elke deur, op elke verdieping en bij elk bedienpunt. De verlichting moet steeds reageren, ongeacht de stand van de andere schakelaars.
Conclusie En Aanbevelingen
Een kruisschakelaar is logisch wanneer je één lichtpunt vanaf meer dan twee plekken wilt bedienen. Denk aan een lange gang, open trappenhuis of grote ruimtes met verschillende ingangen.
Onthoud de basis: een wisselschakelaar is voor twee plekken, een kruisschakelaar komt erbij vanaf drie plekken, en de kruisschakelaar werkt altijd samen met twee wisselschakelaars. Zet veiligheid boven snelheid: stroom uit, meten, correct aansluiten en pas daarna monteren.
Twijfel je over de bedrading of de aansluitpunten? Bekijk een duidelijke instructievideo, raadpleeg de handleiding van je schakelmateriaal of bel een erkende elektricien voordat je verdergaat.
