Hotelschakeling Met 3 Schakelaars: Uitleg En Stappenplan

Een hotelschakeling is een praktische oplossing wanneer je verlichting vanaf meerdere plekken wilt bedienen. Met een hotelschakeling kunnen lampen op meerdere plekken uitgeschakeld worden om energie te besparen, bijvoorbeeld als je aan de andere kant van een gang staat en niet terug wilt lopen.

Een hotelschakeling met 3 schakelaars bedient één lamp vanaf drie plekken. Bij een hotelschakeling kan de lamp aan of uit met elke schakelaar, ongeacht de bepaalde stand van de andere schakelaars.

Hotelschakeling 3 schakelaars voor één lamp

Het basisprincipe is eenvoudig: de bruine fasedraad komt binnen op de eerste wisselschakelaar, loopt via een kruisschakelaar naar de tweede wisselschakelaar, en de zwarte schakeldraad naar de lamp gaat vanaf die laatste schakelaar naar één lichtpunt.

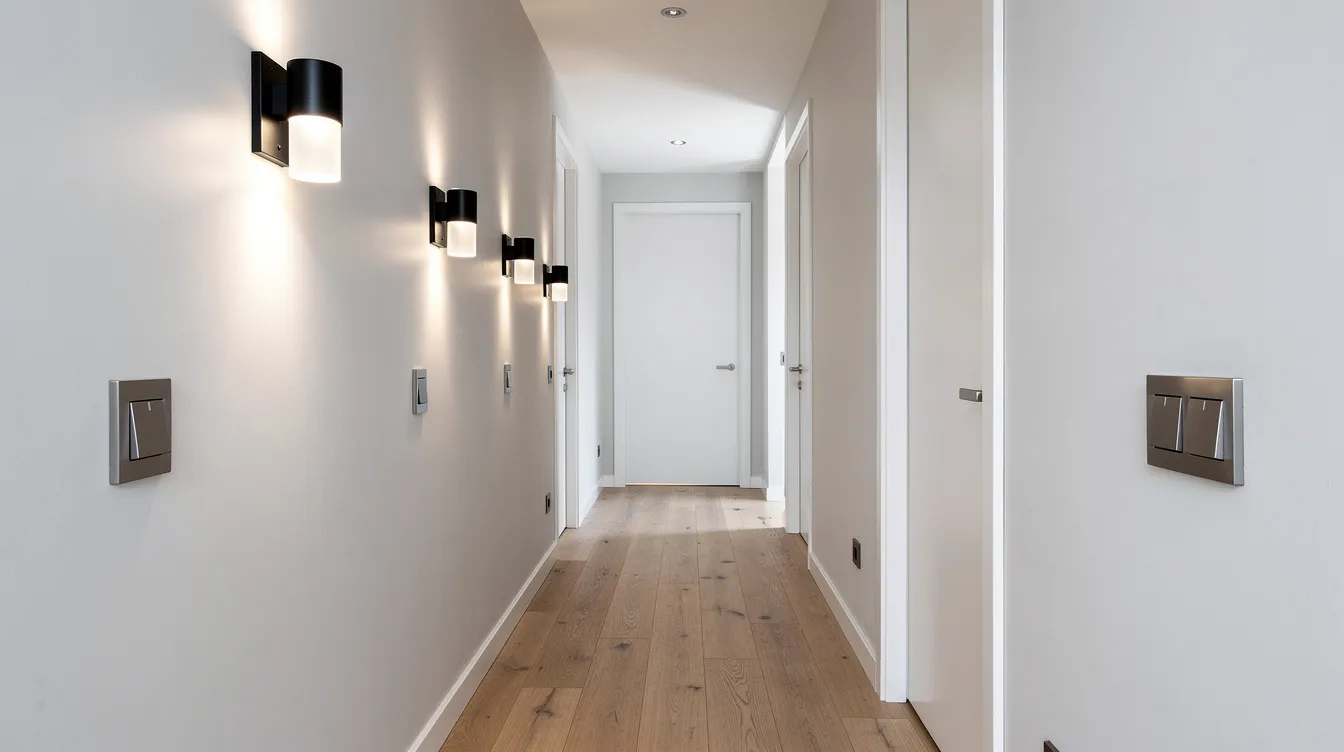

Een hotelschakeling met 3 schakelaars bedient één lamp vanaf drie plekken. Dat is handig in lange gangen, bij een trap met tussenverdieping, in grote kamers of in een woonkamer met meerdere ingangen.

Wanneer gebruik je dit voor meerdere plekken

Je gebruikt een hotelschakeling vooral wanneer je dezelfde verlichting wilt bedienen vanaf meerdere plekken. Denk aan een hal met drie deuren, een trapopgang beneden en boven plus een overloop, of een slaapkamer met één schakelaar bij de deur en schakelaars naast het bed.

Extra schakelaars hebben vooral meerwaarde als looproutes elkaar kruisen. In ruimtes met meerdere ingangen voorkomt dit teruglopen en maakt het schakelen logischer.

Verschil met gewone wisselschakeling

Een enkelpolige schakeling bedient één lamp vanaf één plek. Een gewone wisselschakeling bedient één lamp vanaf twee plekken met twee identieke wisselschakelaars. Zo’n wisselschakeling werkt met twee schakelaars, waarbij elke wisselschakelaar de stroomroute wisselt tussen twee draden.

Bij 3 schakelaars moet er tussen de twee wisselschakelaars een kruisschakelaar komen. Het verschil zit dus niet in de functie - de lamp gaat nog steeds aan of uit - maar in het aansluittype. Bij een kruisschakeling is er specifieke bedrading nodig tussen de schakelaars.

Gebruik geen gewone schakelaars voor hotelschakeling. Gebruik geen gewone aan/uit schakelaars voor hotelschakeling, want verkeerde schakelaars zorgen bijna altijd voor onlogisch gedrag of een lamp die niet goed reageert.

Overzicht 3 schakelaars

Voor een hotelschakeling heb je 2 wisselschakelaars en 1 kruisschakelaar nodig. Een hotelschakeling heeft 2 wisselschakelaars en 1 kruisschakelaar: de wisselschakelaar basiselementen zitten aan het begin en einde, de derde schakelaar is de kruisschakelaar in het midden.

Globaal loopt de bedrading zo:

Voor deze schakelaars gebruik je bij voorkeur hetzelfde merk en dezelfde serie. Verschillende schakelaars kunnen andere klemmen, andere dieptes en verschillende kleuren afwerking hebben.

Eerste wisselschakelaar

De eerste wisselschakelaar krijgt de bruine fasedraad op de gemeenschappelijke klem. De bruine draad is de fasedraad die stroom aanbrengt. Let op de markering l of COM; dat is meestal de gemarkeerde klem.

Wisselschakelaars hebben 3 aansluitpunten op de achterkant: één gemeenschappelijke klem en twee gewone klemmen voor de reizigers. Vanaf die twee gewone klemmen lopen twee zwarte schakeldraden naar de kruisschakelaar.

Tweede wisselschakelaar

De tweede wisselschakelaar ontvangt twee draden vanaf de kruisschakelaar op de wisselklemmen. De tweede wisselschakelaar gaat met de gemeenschappelijke klem naar de lamp via de schakeldraad.

Met andere woorden: de tweede wisselschakelaar gaat niet naar de fase, maar naar de zwarte schakeldraad richting het armatuur. Als de schakelaar sluit, krijgt het elektrisch circuit spanning en lamp gaat branden.

Kruisschakelaar tussen de twee wisselschakelaars

De kruisschakelaar zit tussen de twee wisselschakelaars en is speciaal ontworpen om de twee reizigers recht door te verbinden of gekruist door te geven. De kruisschakelaar heeft vier aansluitpunten voor de bedrading.

Kruisschakelaars hebben 4 aansluitpunten op de achterkant. De kruisschakelaar heeft vier aansluitpunten voor draden: twee inkomend vanaf de eerste wisselschakelaar en twee uitgaand naar de tweede wisselschakelaar.

Benodigdheden en materialen

Voor een hotelschakeling maken heb je minimaal nodig:

• 2 wisselschakelaars en 1 kruisschakelaar nodig

• installatiedraad: bruine fasedraad, blauwe nuldraad, zwarte schakeldraden en eventueel aarde

• lasklemmen

• passende inbouwdozen

• afdekramen

• spanningszoeker of liever een tweepolige spanningstester

• labels of tape

Controleer vooraf of er genoeg ruimte in de inbouwdozen is. Oude schakelaars zitten soms in ondiepe dozen, terwijl moderne schakelaars en lasklemmen meer ruimte vragen.

Hotelschakeling maken - Stappenplan

Zet altijd de stroom uit voordat je begint met aansluiten. Werk volgens veilige installatieregels, zoals de richtlijnen rond NEN 1010, en schakel een elektricien in als je twijfelt.

Maak foto’s van de oude aansluitingen voor referentie. In een bestaande situatie kunnen draden staat soms verwarrend zijn, zeker bij verschillende kleuren of oude bedrading. Door te fotograferen vind je fouten sneller terug en voorkom je een hoop gepuzzel.

Stap 1 - Spanningsloos maken

Zet de juiste groep uit in de meterkast. Controleer daarna met een spanningszoeker of spanningstester of er nergens spanning erop staat.

Vertrouw niet alleen op één schakelaar. Test tussendoor ook bij de aansluitpunten voordat je een draad losmaakt.

Stap 2 - Eerste wisselschakelaar aansluiten

Sluit de bruine fasedraad aan op de gemeenschappelijke klem van de eerste wisselschakelaar. Controleer de markeringen op de schakelaars bij aansluiting.

Verbind daarna twee schakeldraden naar de kruisschakelaar. Vaak zijn dit twee zwarte schakeldraden. Als je een bestaande installatie uitbreidt en je derde toevoegt, moet je mogelijk twee nieuwe draden of andere nieuwe draden trekken tussen de posities.

Stap 3 - Kruisschakelaar aansluiten

Leg de twee inkomende en twee uitgaande draden aan. De twee inkomende draden komen van de eerste wisselschakelaar; de uitgaande draden moeten naar de tweede wisselschakelaar of naar de andere kant van de installatie.

Controleer markeringen of pijltjes op het apparaat. Niet alle gewone klemmen zitten op dezelfde plek per merk. De draden die naar de kruisschakelaar gaan moeten als paar herkenbaar blijven, anders werkt deze stap werkt niet betrouwbaar.

Stap 4 - Tweede wisselschakelaar aansluiten

Sluit twee draden van de kruisschakelaar op de wissel klemmen van de tweede wisselschakelaar aan. Daarna verbind je de gemeenschappelijke klem naar de lamp.

De zwarte schakeldraden verbinden de schakelaars onderling en lopen naar de lamp. De zwarte schakeldraad naar de lamp is dus niet hetzelfde als de reizigers tussen de schakelaars.

Stap 5 - Lamp aansluiten

De nuldraad loopt rechtstreeks van de meterkast naar de lamp. De nuldraad gaat rechtstreeks van de meterkast naar de lamp en mag niet via de schakelaars lopen.

De blauwe nuldraad, ook wel blauwe draad genoemd, gaat rechtstreeks naar het armatuur. Vergeet niet de nuldraad rechtstreeks naar de lamp te leiden. De nuldraad moet rechtstreeks naar de lamp lopen. Sluit ook de aarddraad aan wanneer het armatuur dat vereist.

Stap 6 - Testen

Zet de stroom pas terug aan als alle klemmen stevig vastzitten en er geen koper zichtbaar is. Test dan alle drie de schakelaars één voor één.

Schakel vanuit elke positie. Bij een goede hotelschakeling genoemd kan elke schakelaar de verlichting bedienen, onafhankelijk van de stand van de andere schakelaars.

Slimme verlichting en hotelschakeling

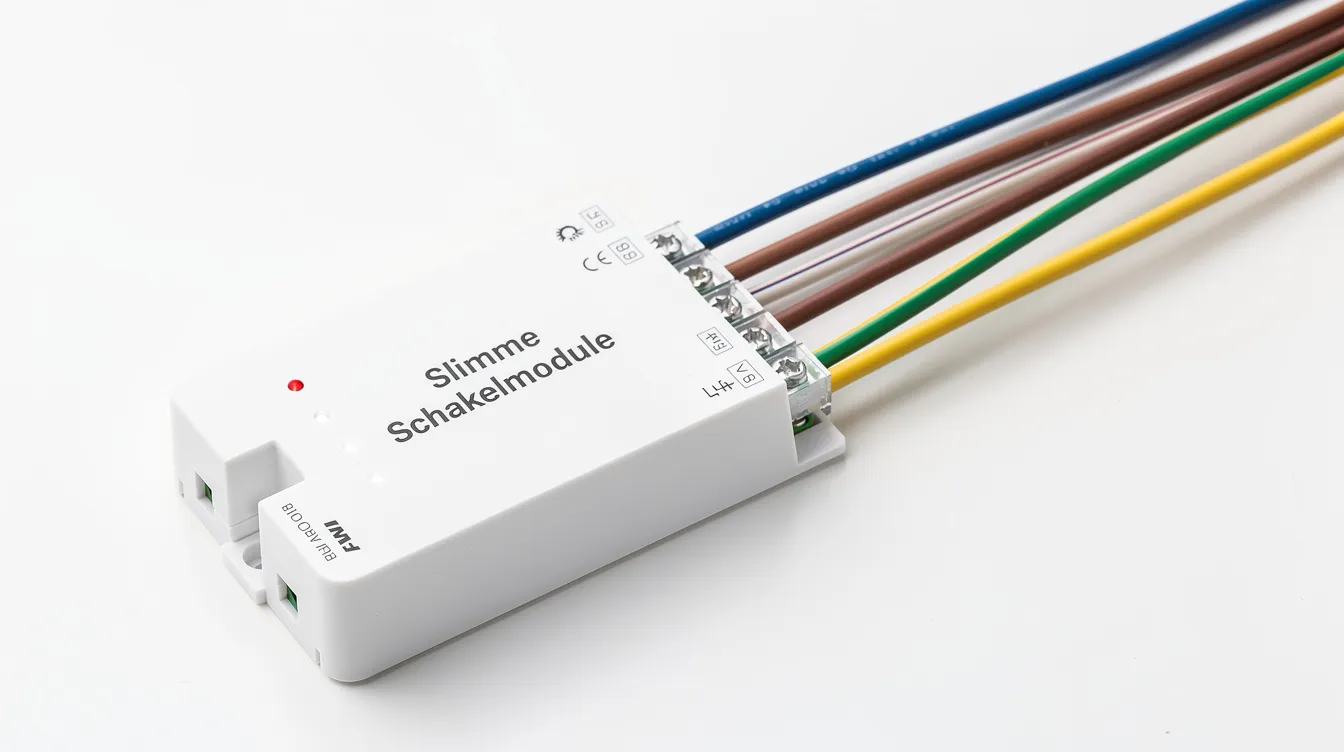

Slimme verlichting kan een alternatief zijn voor een fysieke kruisschakelaar. Denk aan modules op Zigbee, Wi‑Fi of HomeKit die achter de schakelaar zelf of bij het lichtpunt worden geplaatst.

Let wel op compatibiliteit. Sommige slimme modules hebben een blauwe nuldraad nodig in de inbouwdoos, en die is niet altijd aanwezig. Behoud waar mogelijk fysieke schakelaars, zodat je ook zonder app of netwerk kunt schakelen.

Veelgemaakte fouten

Dit zijn veelgemaakte fouten bij een hotelschakeling:

• gewone aan/uit schakelaars kopen in plaats van wissel- en kruisschakelaars

• de gemeenschappelijke klem verwisselen met de reizigers

• de nuldraad via schakelaars laten lopen

• vergeten dat de nuldraad gaat rechtstreeks naar de lamp

• de markering l, pijltjes of COM-aanduiding negeren

• spanning erop zetten voordat alles gecontroleerd is

• twee schakeldraden als verkeerd paar aansluiten op de kruisschakelaar

Als de lamp alleen in sommige standen werkt, zit vaak de gemeenschappelijke klem verkeerd. Als er helemaal niets werkt, controleer dan eerst of de fase, schakeldraad en reizigers op de juiste klemmen zitten.

Zelf doen of uitbesteden

Heb je eerder met elektra gewerkt en begrijp je hoe een wisselschakelaar en kruisschakelaar functioneren, dan kun je deze schakeling zelf voorbereiden. Werk rustig, label elke draad en test tussendoor.

Schakel een elektricien in bij twijfel, oude bedrading, afwijkende draadkleuren of als er nieuwe leidingen in muren moeten komen. Zeker bij oude schakelaars is niet altijd duidelijk welke draad welke functie heeft.

Meer dan 3 schakelaars mogelijk

Meer dan 3 schakelaars is mogelijk. Het principe blijft gelijk: aan het begin en einde zit een wisselschakelaar, en daartussen plaats je extra kruisschakelaars.

Voor vier bedieningspunten gebruik je dus twee wisselschakelaars en twee kruisschakelaars. Voor vijf bedieningspunten gebruik je twee wisselschakelaars en drie kruisschakelaars. Elke extra kruisschakelaar moet correct de reizigers met elkaar verbindt of kruist.

Kosten en praktische tips

De kosten voor materialen zijn tussen de €25 en €60. Installatiedraad en inbouwdozen kosten ongeveer €10 tot €20. Arbeidsloon voor een elektricien ligt tussen de €75 en €150. De totale kosten voor installatie door een elektricien zijn €100 tot €250, afhankelijk van bereikbaarheid en muurwerk.

Praktische tips:

• label elke draad voordat je iets losmaakt

• gebruik tape voor reizigersparen

• maak foto’s van de bestaande situatie

• controleer of nieuwe draden door bestaande leidingen passen

• kies schakelmateriaal uit dezelfde serie

• gebruik lasklemmen in plaats van losse verbindingen

Een hotelschakeling 3 schakelaars is vooral handig wanneer één lamp op meerdere logische plekken bediend moet worden. Werk je netjes, spanningsloos en volgens de markeringen, dan voorkom je de meeste storingen. Twijfel je over de bedrading? Laat de aansluiting controleren door een vakman voordat je de installatie definitief gebruikt.
